Schubstangenspanner Nr. 6841 Größe 0 kleiner Winkelfuß
47,94 €*
Inhalt:
1 Stück
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
114884
Herstellernummer:
4000833515
EAN:
4020772094096
Katalognummer:
E427220
Produktinformationen "Schubstangenspanner Nr. 6841 Größe 0 kleiner Winkelfuß"
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

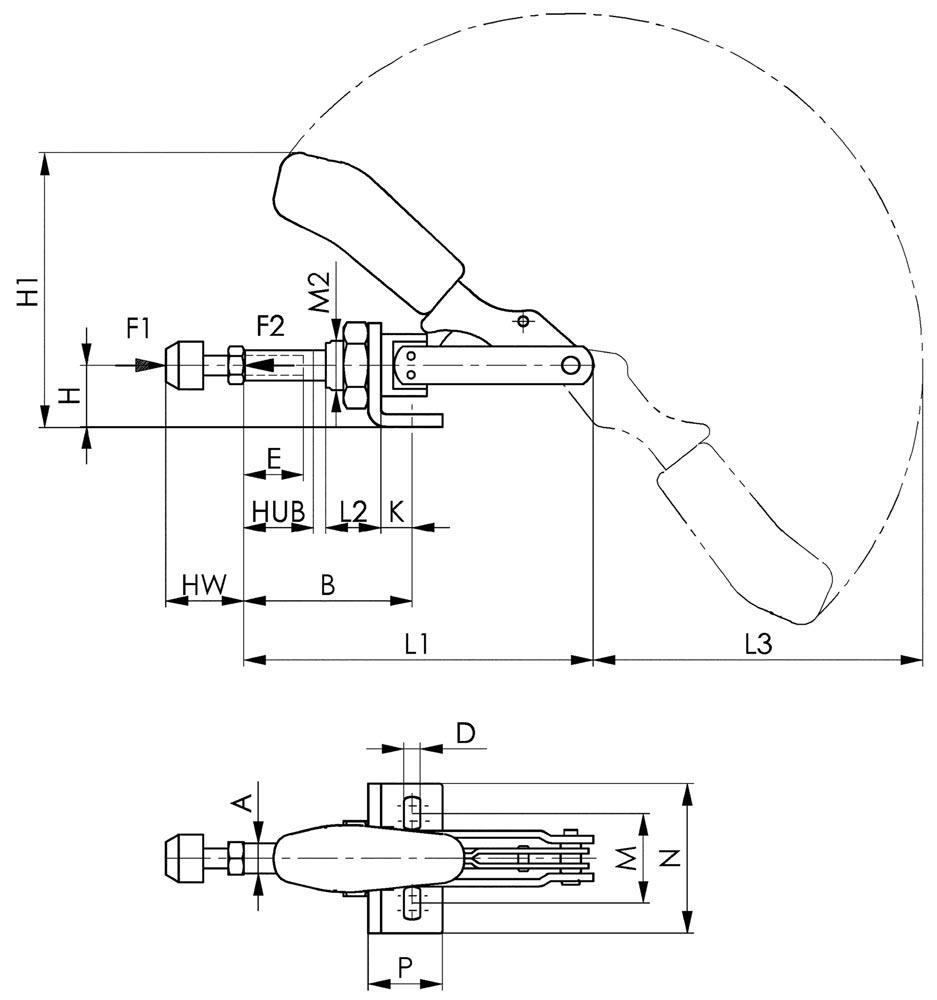

Weitere technische Eigenschaften:
· A: 6,5mm
· D: 4,5mm
· M max.: 16mm
· L2: 10mm
· M2: M10x1mm
· L1: 66,5mm
· H1: 49,3mm
· F1: 0,8kN
· Gesamthöhe: 47mm
· B max.: 33mm
· Bohrungs-Ø: 4,5 mm
· F2: 0,8kN
· B min.: 17mm
· P: 16mm
· K: 6,5mm
· E: 13mm
· H: 12mm
· N: 25mm
· Gesamtlänge: 66mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 6,5mm
· D: 4,5mm
· M max.: 16mm
· L2: 10mm
· M2: M10x1mm
· L1: 66,5mm
· H1: 49,3mm
· F1: 0,8kN
· Gesamthöhe: 47mm
· B max.: 33mm
· Bohrungs-Ø: 4,5 mm
· F2: 0,8kN
· B min.: 17mm
· P: 16mm
· K: 6,5mm
· E: 13mm
· H: 12mm
· N: 25mm
· Gesamtlänge: 66mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
| Andrückschraube: | M4 x 20 |
|---|---|
| Bauart: | kleiner Winkelfuß |
| Größe: | 0 |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 0,8 kN |
| Hub: | 16 mm |
| Höhe gespannt: | 49,3 mm |
| Länge gespannt: | 66,5 mm |
| Marke: | AMF |
| Spannhöhe: | 12 mm |
