Schubstangenspanner Nr. 6841 Größe 1 kleiner Winkelfuß
49,14 €*
Inhalt:
1 Stück
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
114885
Herstellernummer:
4000833516
EAN:
4020772094119
Katalognummer:
E427221
Produktinformationen "Schubstangenspanner Nr. 6841 Größe 1 kleiner Winkelfuß"
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

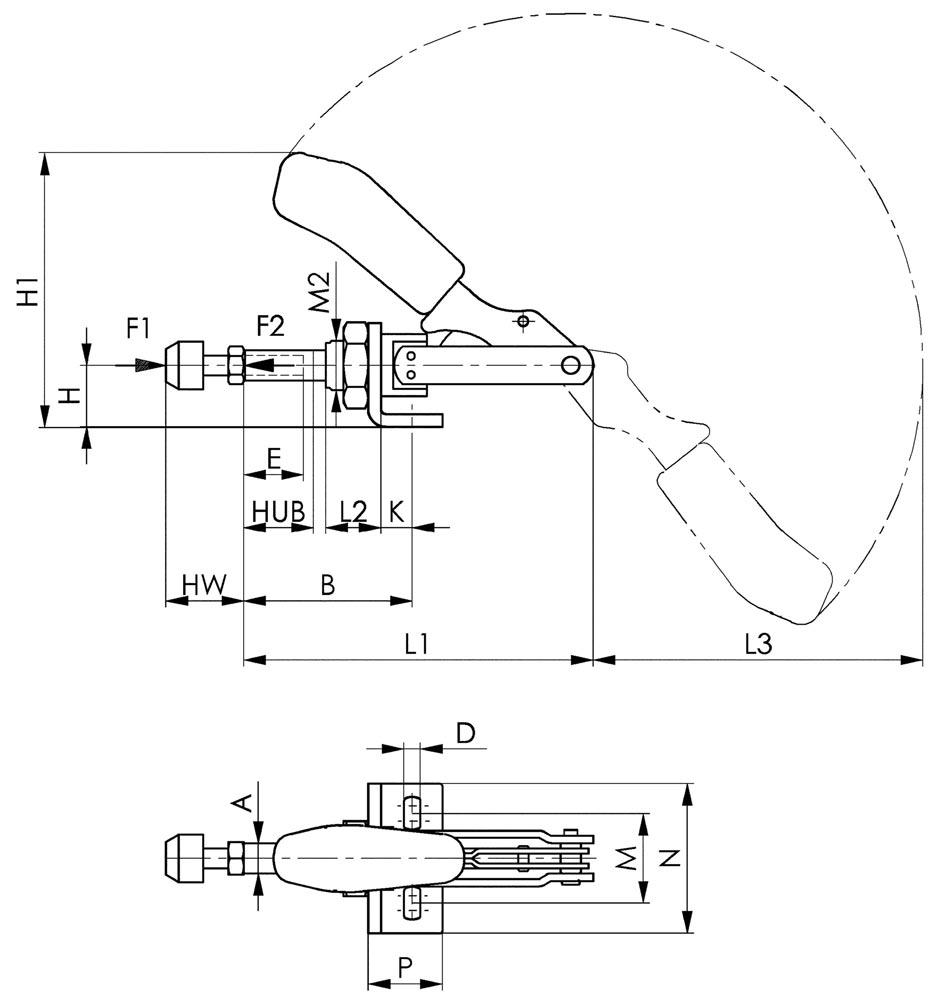

Weitere technische Eigenschaften:
· A: 8mm
· D: 4,5mm
· M max.: 19,5mm
· M min.: 16mm
· L2: 16mm
· M2: M12x1,5mm
· L1: 91mm
· H1: 60,5mm
· F1: 1kN
· Gesamthöhe: 60mm
· B max.: 44,5mm
· Bohrungs-Ø: 4,5 mm
· F2: 1kN
· B min.: 24,5mm
· P: 20mm
· K: 7mm
· E: 20mm
· H: 15mm
· N: 30mm
· Gesamtlänge: 91mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 8mm
· D: 4,5mm
· M max.: 19,5mm
· M min.: 16mm
· L2: 16mm
· M2: M12x1,5mm
· L1: 91mm
· H1: 60,5mm
· F1: 1kN
· Gesamthöhe: 60mm
· B max.: 44,5mm
· Bohrungs-Ø: 4,5 mm
· F2: 1kN
· B min.: 24,5mm
· P: 20mm
· K: 7mm
· E: 20mm
· H: 15mm
· N: 30mm
· Gesamtlänge: 91mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
| Andrückschraube: | M4 x 20 |
|---|---|
| Bauart: | kleiner Winkelfuß |
| Größe: | 1 |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1 kN |
| Hub: | 20 mm |
| Höhe gespannt: | 60,5 mm |
| Länge gespannt: | 91 mm |
| Marke: | AMF |
| Spannhöhe: | 15 mm |
