Schubstangenspanner Nr. 6841 Größe 2 kleiner Winkelfuß
53,94 €*
Inhalt:
1 Stück
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
114886
Herstellernummer:
4000833517
EAN:
4020772094126
Katalognummer:
E427222
Produktinformationen "Schubstangenspanner Nr. 6841 Größe 2 kleiner Winkelfuß"
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

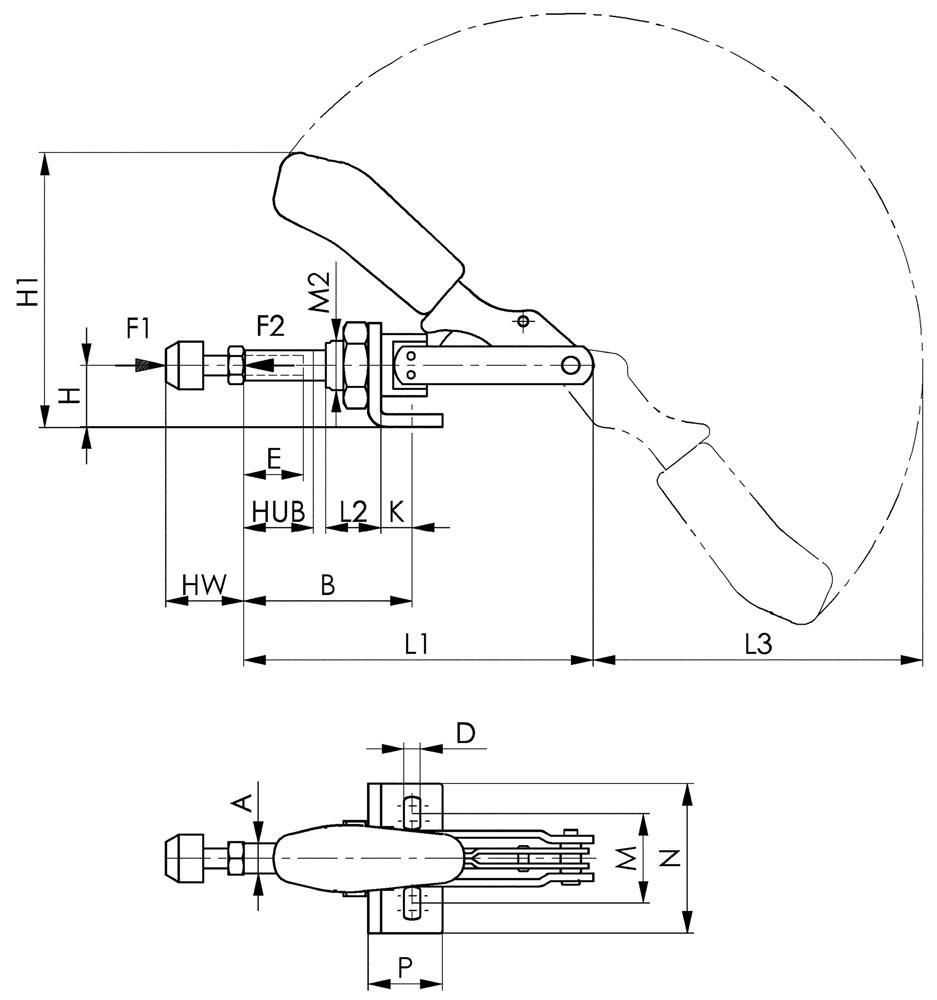

Weitere technische Eigenschaften:
· A: 10mm
· D: 5,6mm
· M max.: 36mm
· M min.: 31,8mm
· L2: 19mm
· M2: M16x1,5mm
· L1: 114mm
· H1: 85,5mm
· F1: 2kN
· Gesamthöhe: 95mm
· B max.: 58,5mm
· Bohrungs-Ø: 5,6 mm
· F2: 2kN
· B min.: 32,5mm
· P: 34mm
· K: 12,5mm
· E: 20mm
· H: 20mm
· N: 50mm
· Gesamtlänge: 114mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 10mm
· D: 5,6mm
· M max.: 36mm
· M min.: 31,8mm
· L2: 19mm
· M2: M16x1,5mm
· L1: 114mm
· H1: 85,5mm
· F1: 2kN
· Gesamthöhe: 95mm
· B max.: 58,5mm
· Bohrungs-Ø: 5,6 mm
· F2: 2kN
· B min.: 32,5mm
· P: 34mm
· K: 12,5mm
· E: 20mm
· H: 20mm
· N: 50mm
· Gesamtlänge: 114mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
| Andrückschraube: | M6 x 25 |
|---|---|
| Bauart: | kleiner Winkelfuß |
| Größe: | 2 |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 2 kN |
| Hub: | 26 mm |
| Höhe gespannt: | 85,5 mm |
| Länge gespannt: | 114 mm |
| Marke: | AMF |
| Spannhöhe: | 20 mm |
