Schubstangenspanner Nr. 6841 Größe 5 kleiner Winkelfuß
94,74 €*
Inhalt:
1 Stück
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
114888
Herstellernummer:
4000833519
EAN:
4020772094157
Katalognummer:
E427224
Produktinformationen "Schubstangenspanner Nr. 6841 Größe 5 kleiner Winkelfuß"
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

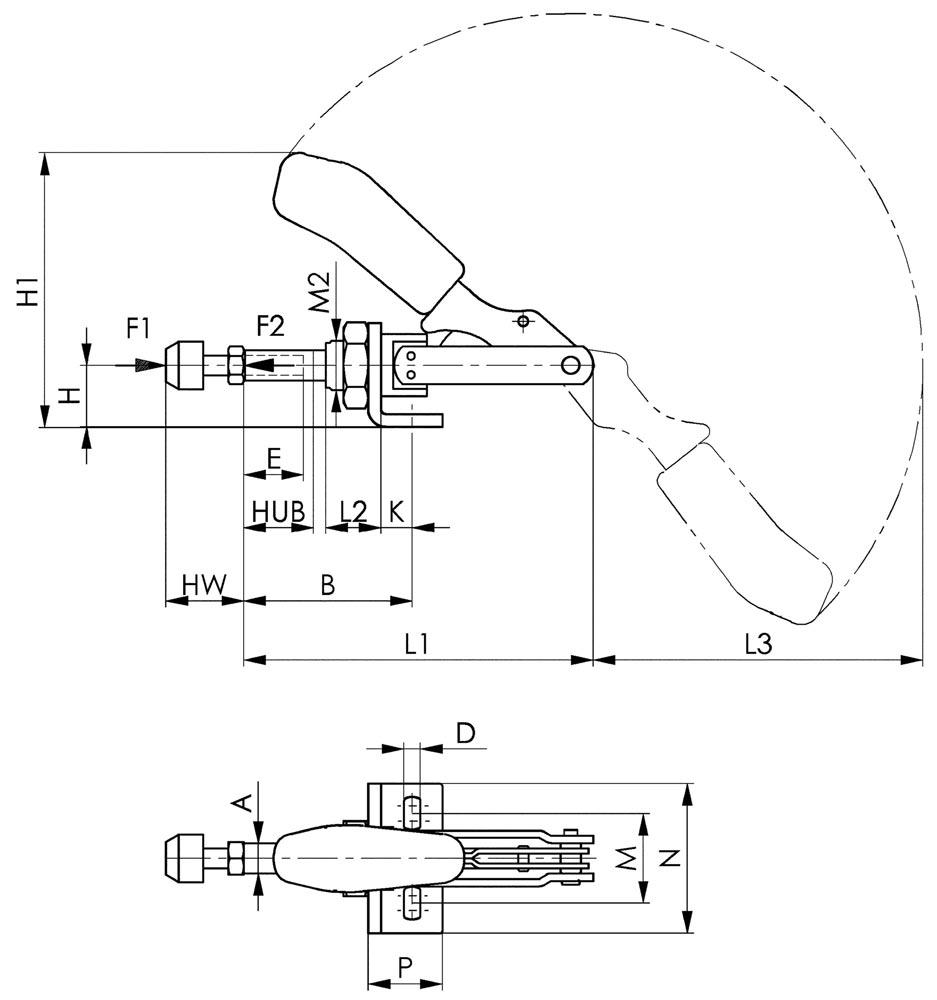

Weitere technische Eigenschaften:
· A: 16mm
· D: 8,5mm
· M max.: 46mm
· M min.: 29mm
· L2: 25mm
· M2: M24x1,5mm
· L1: 171,5mm
· H1: 129,5mm
· F1: 4,5kN
· Gesamthöhe: 126mm
· B max.: 81,5mm
· Bohrungs-Ø: 8,5 mm
· F2: 4,5kN
· B min.: 41,5mm
· P: 35mm
· K: 15,5mm
· E: 50mm
· H: 30mm
· N: 65mm
· Gesamtlänge: 171,5mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 16mm
· D: 8,5mm
· M max.: 46mm
· M min.: 29mm
· L2: 25mm
· M2: M24x1,5mm
· L1: 171,5mm
· H1: 129,5mm
· F1: 4,5kN
· Gesamthöhe: 126mm
· B max.: 81,5mm
· Bohrungs-Ø: 8,5 mm
· F2: 4,5kN
· B min.: 41,5mm
· P: 35mm
· K: 15,5mm
· E: 50mm
· H: 30mm
· N: 65mm
· Gesamtlänge: 171,5mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
| Andrückschraube: | M12 x 50 |
|---|---|
| Bauart: | kleiner Winkelfuß |
| Größe: | 5 |
| Haltekraft F1: | 4,5 kN |
| Haltekraft F2: | 4,5 kN |
| Hub: | 40 mm |
| Höhe gespannt: | 129,5 mm |
| Länge gespannt: | 171,5 mm |
| Marke: | AMF |
| Spannhöhe: | 30 mm |
