Schubstangenspanner Nr. 6844 Größe 2 kurz
49,14 €*
Inhalt:
1 Stück
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
416609
Herstellernummer:
4123665200
EAN:
4020772094300
Katalognummer:
E6016484
Produktinformationen "Schubstangenspanner Nr. 6844 Größe 2 kurz"
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.

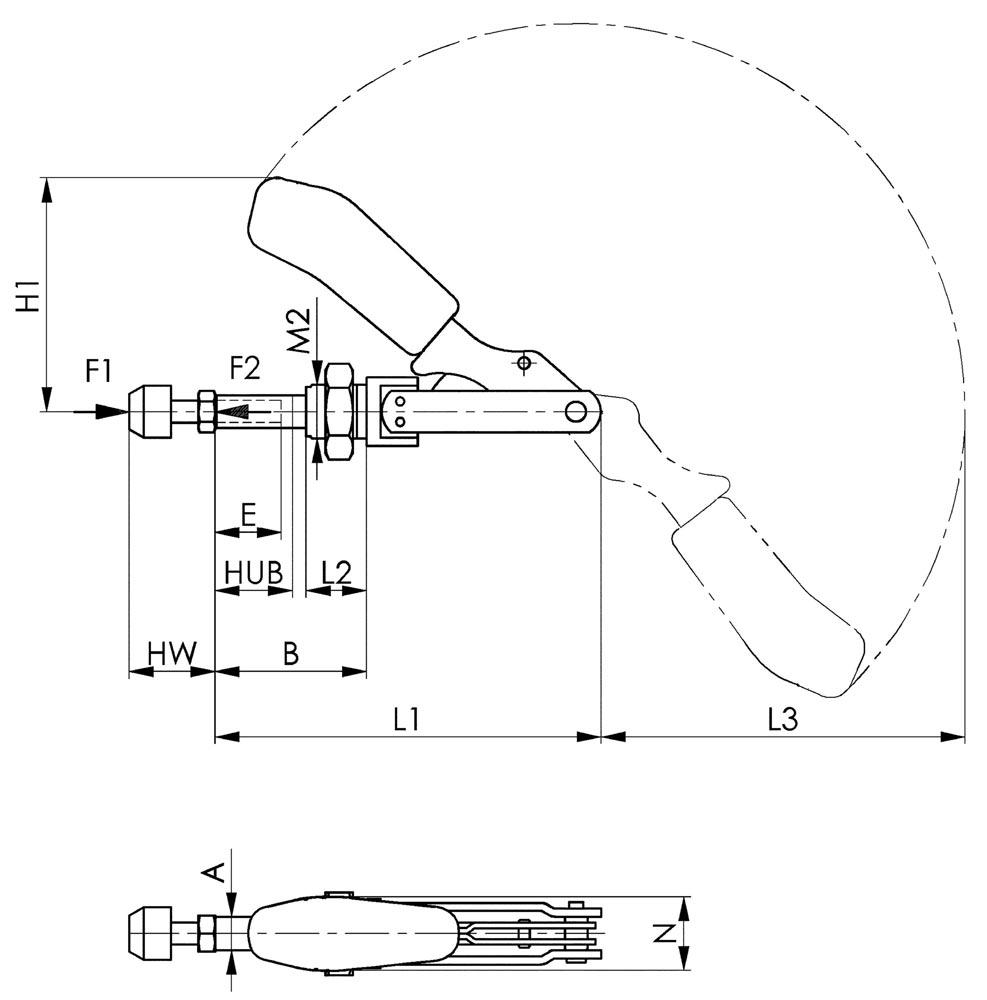

Weitere technische Eigenschaften:
· A: 10mm
· L2: 13mm
· M2: M16x1,5mm
· HW min.: 17mm
· L1: 68,5mm
· HW max.: 25mm
· H1: 73mm
· F1: 1kN
· Gesamthöhe: 76mm
· F2: 1kN
· B: 36mm
· L3: 68mm
· E: 15mm
· M: M6mm
· N: 30,5mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Weitere technische Eigenschaften:
· A: 10mm
· L2: 13mm
· M2: M16x1,5mm
· HW min.: 17mm
· L1: 68,5mm
· HW max.: 25mm
· H1: 73mm
· F1: 1kN
· Gesamthöhe: 76mm
· F2: 1kN
· B: 36mm
· L3: 68mm
· E: 15mm
· M: M6mm
· N: 30,5mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
| Andrückschraube: | M6 x 25 |
|---|---|
| Bauart: | kurz |
| Größe: | 2 |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1 kN |
| Hub: | 21,5 mm |
| Höhe gespannt: | 73 mm |
| Länge gespannt: | 68,5 mm |
| Marke: | AMF |
