Schubstangenspanner Nr. 6844 Größe 3 kurz
Bitte loggen Sie sich ein, um Preise zu sehen.
17 verfügbar, Lieferzeit: 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
416610
Herstellernummer:
94318
EAN:
4020772094317
Katalognummer:
E6016485
Produktinformationen "Schubstangenspanner Nr. 6844 Größe 3 kurz"
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.

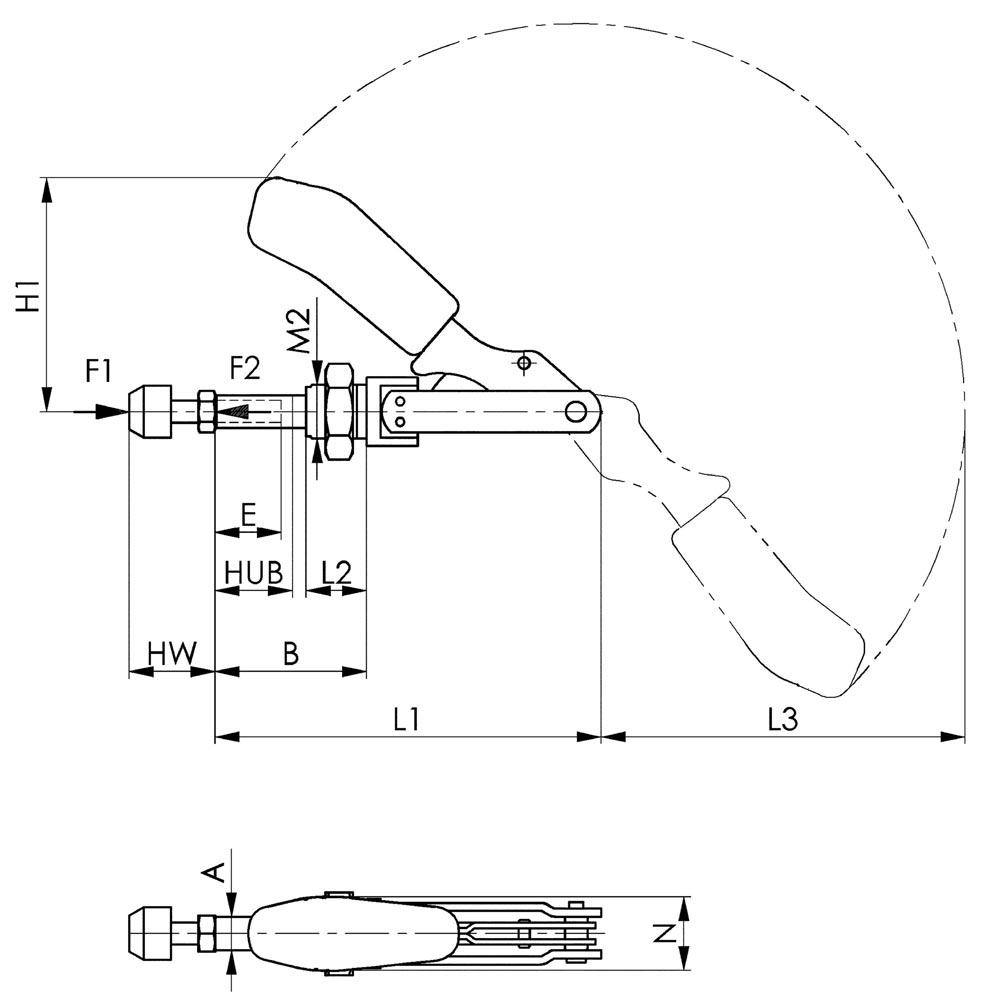

Weitere technische Eigenschaften:
· A: 12mm
· L2: 16mm
· M2: M20x1,5mm
· HW min.: 22mm
· L1: 108mm
· HW max.: 35mm
· H1: 123mm
· F1: 2,5kN
· Gesamthöhe: 128mm
· F2: 2,5kN
· B: 57mm
· L3: 115mm
· E: 25mm
· M: M8mm
· N: 33mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Weitere technische Eigenschaften:
· A: 12mm
· L2: 16mm
· M2: M20x1,5mm
· HW min.: 22mm
· L1: 108mm
· HW max.: 35mm
· H1: 123mm
· F1: 2,5kN
· Gesamthöhe: 128mm
· F2: 2,5kN
· B: 57mm
· L3: 115mm
· E: 25mm
· M: M8mm
· N: 33mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
| Marke: | AMF |
|---|---|
| Andrückschraube: | M8 x 35 |
| Bauart: | kurz |
| Größe: | 3 |
| Haltekraft F1: | 2,5 kN |
| Haltekraft F2: | 2,5 kN |
| Hub: | 40 mm |
| Höhe gespannt: | 123 mm |
| Länge gespannt: | 108 mm |
