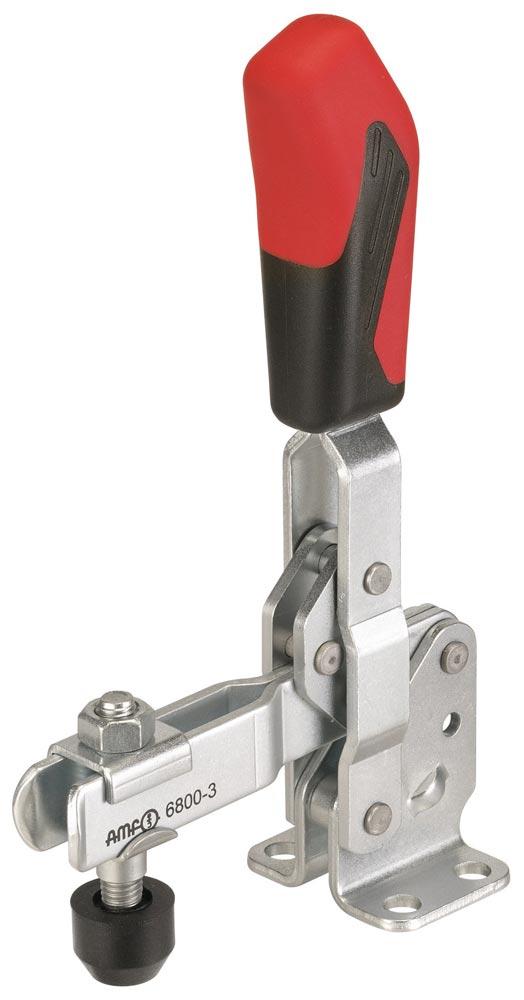

Senkrechtspanner Nr. 6800 Größe 6 waagrechter Fuß
Bitte loggen Sie sich ein, um Preise zu sehen.
8 verfügbar, Lieferzeit: 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
416589
Herstellernummer:
90068
EAN:
4020772090067
Katalognummer:
E6012930
Produktinformationen "Senkrechtspanner Nr. 6800 Größe 6 waagrechter Fuß"
mit waagrechtem Fuß

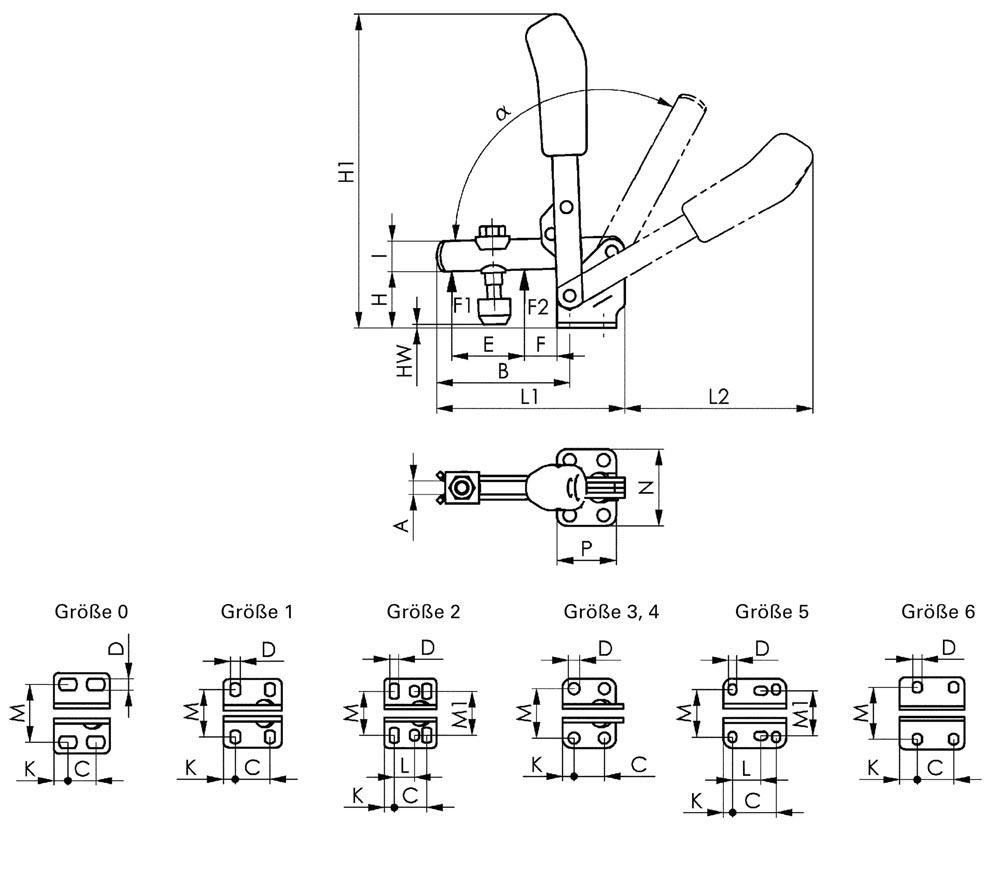

Weitere technische Eigenschaften:
· C: 50,5mm
· D: 13mm
· a: 140°
· L2: 206mm
· HW min.: -2,5mm
· L1: 231mm
· F1: 3,4kN
· L: -mm
· a*: 60°
· F: 28mm
· P: 90mm
· K: 24,5mm
· A: 14mm
· HW max.: 55mm
· H1: 333mm
· M1: -
· Bohrungs-Ø: 13 mm
· I: 30mm
· F2: 5,5kN
· B: 165,5mm
· E: 89mm
· M: 67,5-72,5mm
· H: 81mm
· N: 100mm
· Spannweite: 89 mm
Weitere technische Eigenschaften:
· C: 50,5mm
· D: 13mm
· a: 140°
· L2: 206mm
· HW min.: -2,5mm
· L1: 231mm
· F1: 3,4kN
· L: -mm
· a*: 60°
· F: 28mm
· P: 90mm
· K: 24,5mm
· A: 14mm
· HW max.: 55mm
· H1: 333mm
· M1: -
· Bohrungs-Ø: 13 mm
· I: 30mm
· F2: 5,5kN
· B: 165,5mm
· E: 89mm
· M: 67,5-72,5mm
· H: 81mm
· N: 100mm
· Spannweite: 89 mm
| Marke: | AMF |
|---|---|
| Andrückschraube: | M12 x 110 |
| Bauart: | waagrechter Fuß |
| Fußgröße: | 100 x 90 mm |
| Größe: | 6 |
| Haltekraft F1: | 3,4 kN |
| Haltekraft F2: | 5,5 kN |
| Höhe gespannt: | 333 mm |
| Länge geöffnet: | 231 x 206 mm |
| Spannhöhe: | 81 mm |
