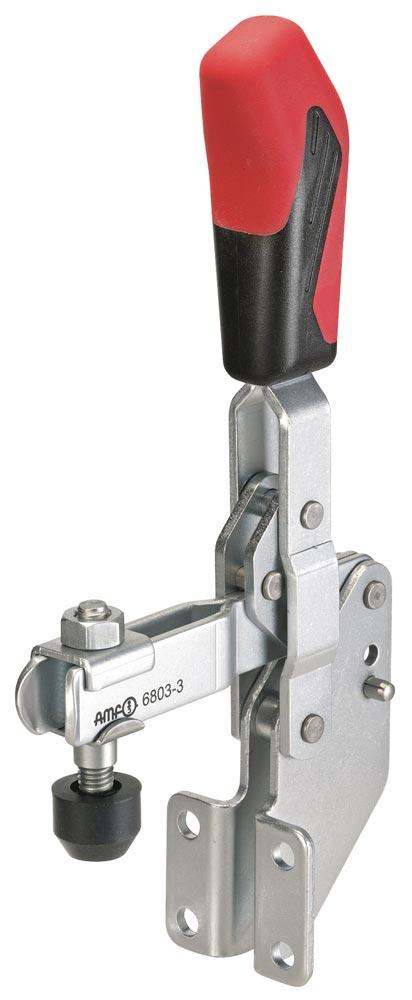

Senkrechtspanner Nr. 6803 Größe 1 Winkelfuß
Bitte loggen Sie sich ein, um Preise zu sehen.
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
416593
Herstellernummer:
90316
EAN:
4020772090319
Katalognummer:
E427133
Produktinformationen "Senkrechtspanner Nr. 6803 Größe 1 Winkelfuß"
mit Winkelfuß

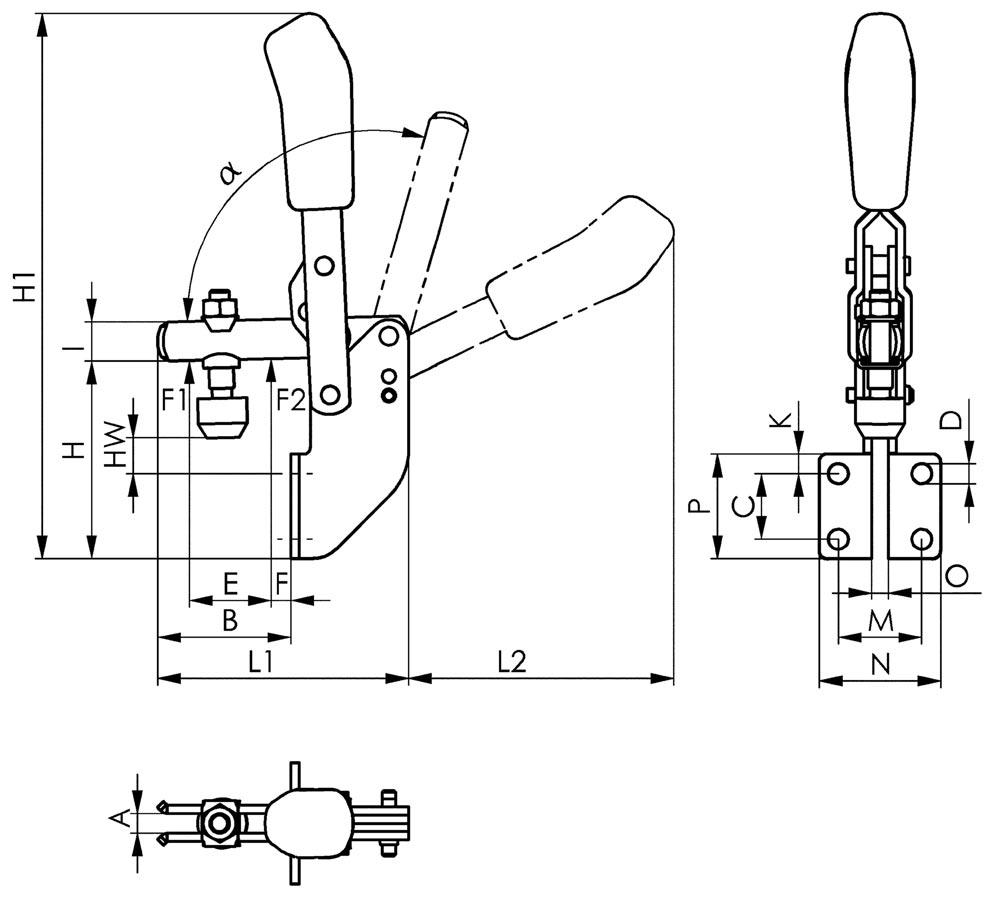

Weitere technische Eigenschaften:
· A: 5mm
· C: 14mm
· D: 4,5mm
· a: 98°
· L1: 61mm
· H1: 125mm
· F1: 0,8kN
· O: 5mm
· Bohrungs-Ø: 4,5 mm
· a*: -
· I: 10mm
· F2: 1,1kN
· F: 7mm
· B: 34,5mm
· P: 30mm
· K: 10mm
· E: 18mm
· M: 20mm
· H: 45mm
· N: 30mm
· Spannweite: 18 mm
Weitere technische Eigenschaften:
· A: 5mm
· C: 14mm
· D: 4,5mm
· a: 98°
· L1: 61mm
· H1: 125mm
· F1: 0,8kN
· O: 5mm
· Bohrungs-Ø: 4,5 mm
· a*: -
· I: 10mm
· F2: 1,1kN
· F: 7mm
· B: 34,5mm
· P: 30mm
· K: 10mm
· E: 18mm
· M: 20mm
· H: 45mm
· N: 30mm
· Spannweite: 18 mm
| Marke: | AMF |
|---|---|
| Andrückschraube: | M5 x 30 |
| Bauart: | Winkelfuß |
| Fußgröße: | 30 x 30 mm |
| Größe: | 1 |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 125 mm |
| Länge geöffnet: | 61 mm |
| Spannhöhe: | 45 mm |
