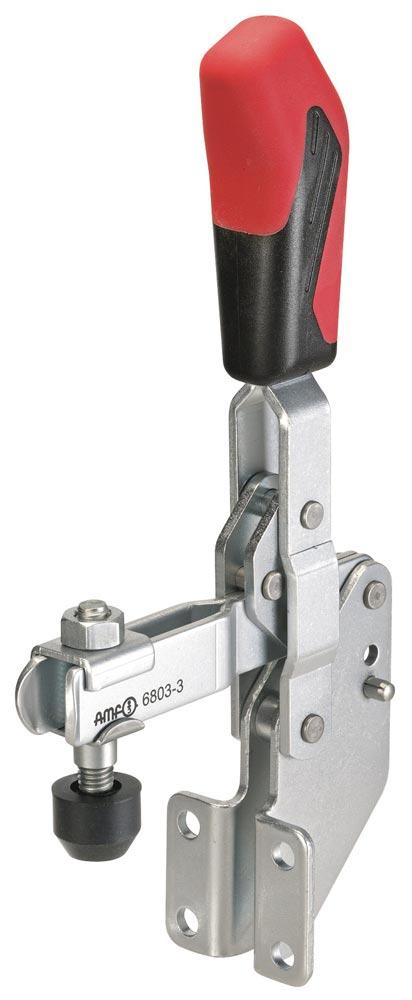

Senkrechtspanner Nr. 6803 Größe 4 Winkelfuß
Bitte loggen Sie sich ein, um Preise zu sehen.
Versandfertig in 2-3 Wochen, Lieferzeit 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
416596
Herstellernummer:
90340
EAN:
4020772090340
Katalognummer:
E6012931
Produktinformationen "Senkrechtspanner Nr. 6803 Größe 4 Winkelfuß"
mit Winkelfuß

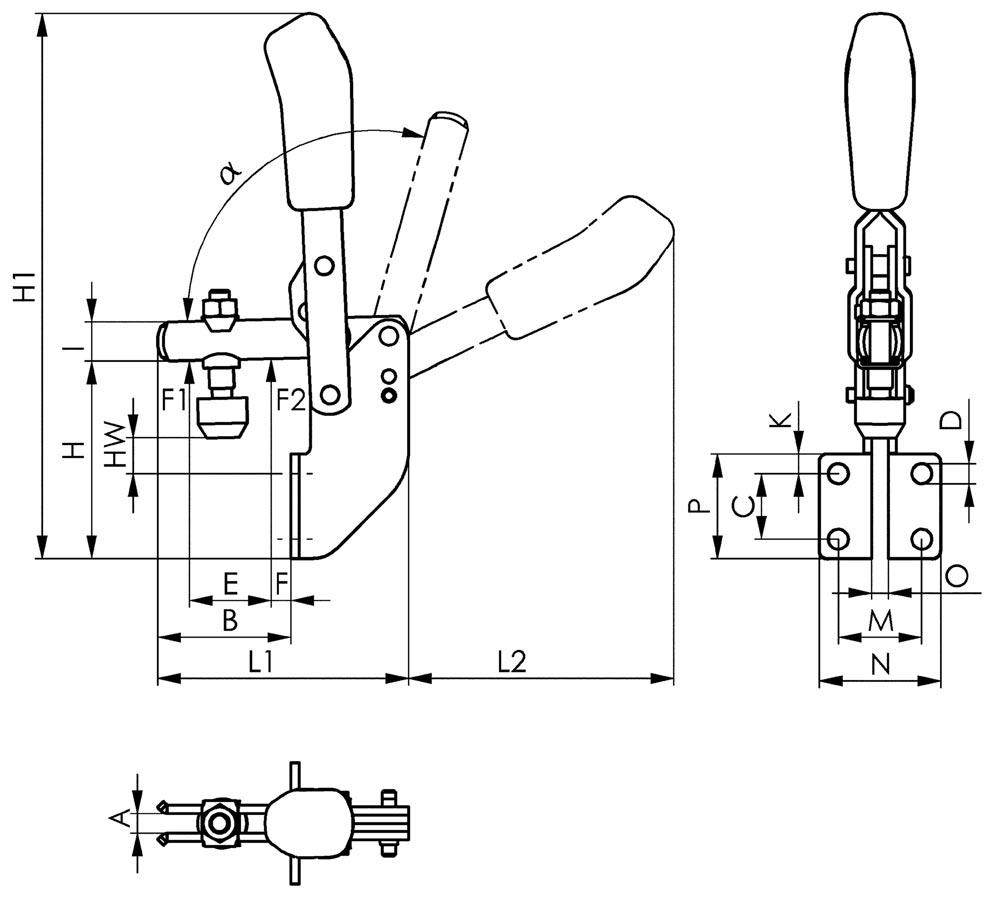

Weitere technische Eigenschaften:
· A: 10mm
· C: 32mm
· D: 8,5mm
· a: 105°
· L1: 141mm
· H1: 280mm
· F1: 2kN
· O: 8mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 20mm
· F2: 3kN
· F: 11mm
· B: 84mm
· P: 96mm
· K: 54mm
· E: 54mm
· M: 32mm
· H: 102mm
· N: 52mm
· Spannweite: 54 mm
Weitere technische Eigenschaften:
· A: 10mm
· C: 32mm
· D: 8,5mm
· a: 105°
· L1: 141mm
· H1: 280mm
· F1: 2kN
· O: 8mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 20mm
· F2: 3kN
· F: 11mm
· B: 84mm
· P: 96mm
· K: 54mm
· E: 54mm
· M: 32mm
· H: 102mm
· N: 52mm
· Spannweite: 54 mm
| Marke: | AMF |
|---|---|
| Andrückschraube: | M8 x 65 |
| Bauart: | Winkelfuß |
| Fußgröße: | 52 x 96 mm |
| Größe: | 4 |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 280 mm |
| Länge geöffnet: | 141 mm |
| Spannhöhe: | 102 mm |
