Radialwerkzeughalter B1 DIN 69880 VDI40 rechts
Form B1, rechts · kurz · äußere KühlmittelzuführungWeitere technische Eigenschaften:· h6: 48mm· b1: 85mm· l2: 44mm· l1: 22mm· b2: 42,5mm· h1: 25mm· Form: B1· d1: 40mm· Norm: DIN 69880· b3: 12,5mm· h5: 32,5mm
Radialwerkzeughalter B2 DIN 69880 VDI40 links
Form B2, links · kurz · äußere KühlmittelzuführungWeitere technische Eigenschaften:· h6: 48mm· b1: 85mm· l2: 44mm· l1: 22mm· b2: 42,5mm· h1: 25mm· Form: B2· d1: 40mm· Norm: DIN 69880· b3: 12,5mm· h5: 32,5mm
Werkzeughalter E1 DIN 69880 Spann-Ø 16 mm VDI40 passend zu Wendeplattenbohrer
für Wendeplattenbohrer · mit Zylinderschaft · Form E1 · für Werkzeuge zum Bohren und Drehen mit innerer KühlmittelzufuhrWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· l1: 67mm· h1: 32,5mm· Form: E1· d1: 40mm· passend zu: Wendeplattenbohrer· d2: 16mm· d3: 36mm· Norm: DIN 69880
Werkzeughalter E1 DIN 69880 Spann-Ø 25 mm VDI30 passend zu Wendeplattenbohrer
für Wendeplattenbohrer · mit Zylinderschaft · Form E1 · für Werkzeuge zum Bohren und Drehen mit innerer KühlmittelzufuhrWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· l1: 71mm· h1: 28mm· Form: E1· d1: 30mm· passend zu: Wendeplattenbohrer· d2: 25mm· d3: 45mm· Norm: DIN 69880

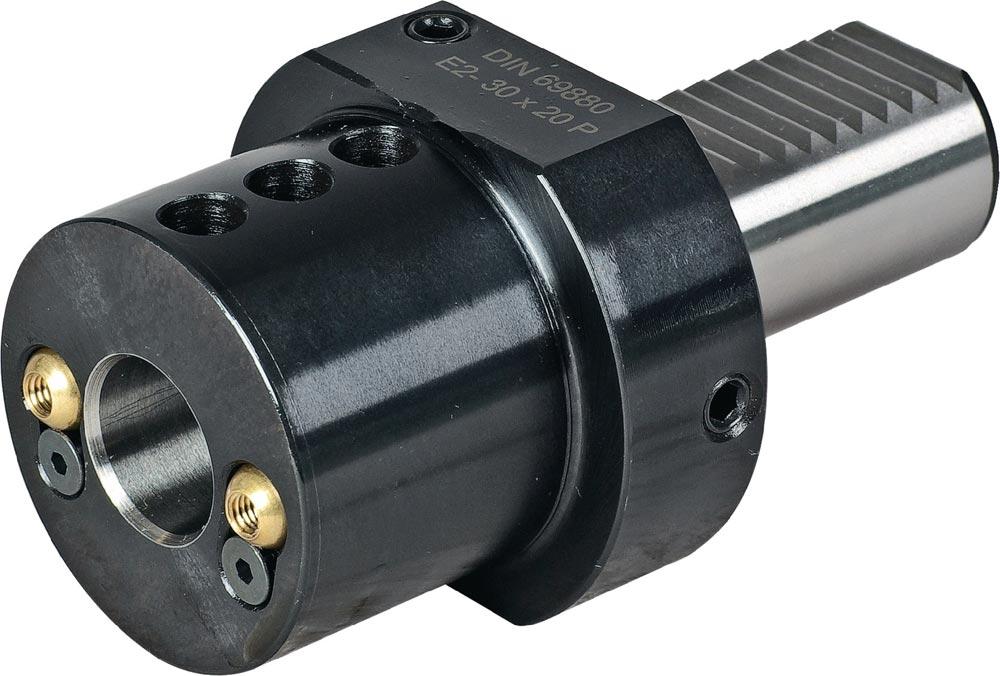

Werkzeughalter E2 DIN 69880 Spann-Ø 12 mm VDI30 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte AusführungWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· durchbohrt: ja· h1: 28mm· Form: E2· d8: 55mm· d1: 30mm· passend zu: Bohrstangen· d2: 12mm· Norm: DIN 69880· l6: 60mm
Werkzeughalter E2 DIN 69880 Spann-Ø 12 mm VDI40 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte AusführungWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· durchbohrt: ja· h1: 32,5mm· Form: E2· d8: 55mm· d1: 40mm· passend zu: Bohrstangen· d2: 12mm· Norm: DIN 69880· l6: 75mm
Werkzeughalter E2 DIN 69880 Spann-Ø 16 mm VDI30 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte AusführungWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· durchbohrt: ja· h1: 28mm· Form: E2· d8: 55mm· d1: 30mm· passend zu: Bohrstangen· d2: 16mm· Norm: DIN 69880· l6: 60mm
Werkzeughalter E2 DIN 69880 Spann-Ø 16 mm VDI40 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte AusführungWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· durchbohrt: ja· h1: 32,5mm· Form: E2· d8: 55mm· d1: 40mm· passend zu: Bohrstangen· d2: 16mm· Norm: DIN 69880· l6: 75mm
Werkzeughalter E2 DIN 69880 Spann-Ø 20 mm VDI30 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendigWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· durchbohrt: nein· h1: 28mm· Form: E2· d8: 55mm· d1: 30mm· passend zu: Bohrstangen· d2: 20mm· Norm: DIN 69880· l6: 60mm
Werkzeughalter E2 DIN 69880 Spann-Ø 32 mm VDI40 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendigWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· durchbohrt: nein· h1: 32,5mm· Form: E2· d8: 82mm· d1: 40mm· passend zu: Bohrstangen· d2: 32mm· Norm: DIN 69880· l6: 75mm
Werkzeughalter E2 DIN 69880 Spann-Ø 40 mm VDI40 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendigWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· durchbohrt: nein· h1: 32,5mm· Form: E2· d8: 82mm· d1: 40mm· passend zu: Bohrstangen· d2: 40mm· Norm: DIN 69880· l6: 90mm
Werkzeughalter E2 DIN 69880 Spann-Ø 8 mm VDI30 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte AusführungWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· durchbohrt: ja· h1: 28mm· Form: E2· d8: 55mm· d1: 30mm· passend zu: Bohrstangen· d2: 8mm· Norm: DIN 69880· l6: 60mm
Werkzeughalter E2 DIN 69880 Spann-Ø 8 mm VDI40 passend zu Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte AusführungWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· durchbohrt: ja· h1: 32,5mm· Form: E2· d8: 55mm· d1: 40mm· passend zu: Bohrstangen· d2: 8mm· Norm: DIN 69880· l6: 75mm

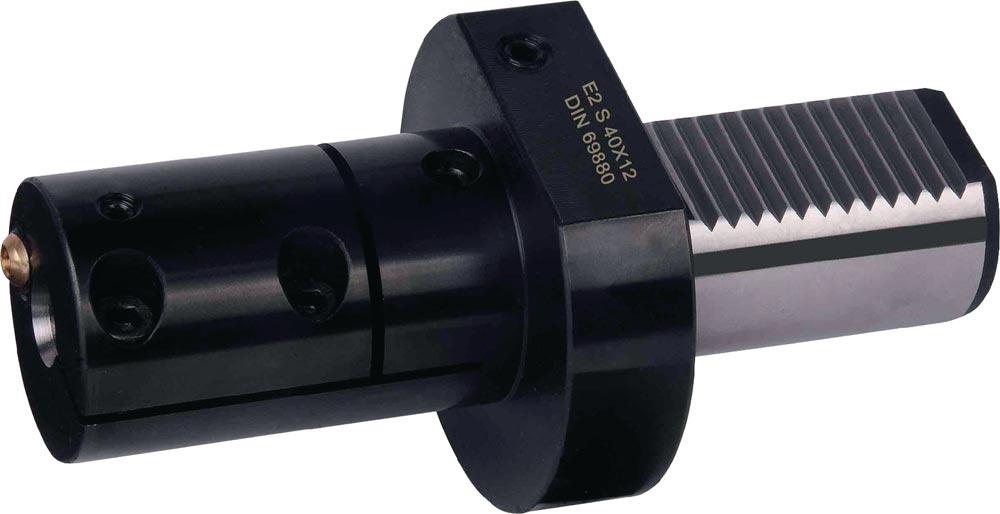

Werkzeughalter E2 S DIN 69880 Typ A Spann-Ø 10 mm VDI30 passend zu Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ A = durchbohrtWeitere technische Eigenschaften:· D: 44mm· durchbohrt: ja· Typ: A· L1: 73mm· L: 95mm· Form: E2 S· d1: 30mm· passend zu: Bohrstangen· d2: 10mm· Norm: DIN 69880
Werkzeughalter E2 S DIN 69880 Typ A Spann-Ø 10 mm VDI40 passend zu Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ A = durchbohrtWeitere technische Eigenschaften:· D: 46mm· durchbohrt: ja· Typ: A· L1: 73mm· L: 95mm· Form: E2 S· d1: 40mm· passend zu: Bohrstangen· d2: 10mm· Norm: DIN 69880
Werkzeughalter E2 S DIN 69880 Typ A Spann-Ø 12 mm VDI30 passend zu Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ A = durchbohrtWeitere technische Eigenschaften:· D: 46mm· durchbohrt: ja· Typ: A· L1: 73mm· L: 95mm· Form: E2 S· d1: 30mm· passend zu: Bohrstangen· d2: 12mm· Norm: DIN 69880
Werkzeughalter E2 S DIN 69880 Typ A Spann-Ø 16 mm VDI30 passend zu Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ A = durchbohrtWeitere technische Eigenschaften:· D: 50mm· durchbohrt: ja· Typ: A· L1: 73mm· L: 95mm· Form: E2 S· d1: 30mm· passend zu: Bohrstangen· d2: 16mm· Norm: DIN 69880
Werkzeughalter E2 S DIN 69880 Typ A Spann-Ø 16 mm VDI40 passend zu Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ A = durchbohrtWeitere technische Eigenschaften:· D: 50mm· durchbohrt: ja· Typ: A· L1: 73mm· L: 95mm· Form: E2 S· d1: 40mm· passend zu: Bohrstangen· d2: 16mm· Norm: DIN 69880
Werkzeughalter E2 S DIN 69880 Typ B Spann-Ø 25 mm VDI30 passend zu Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ B = nicht durchbohrtWeitere technische Eigenschaften:· D: 59mm· durchbohrt: nein· Typ: B· L1: 90mm· L: 112mm· Form: E2 S· d1: 30mm· passend zu: Bohrstangen· d2: 25mm· Norm: DIN 69880

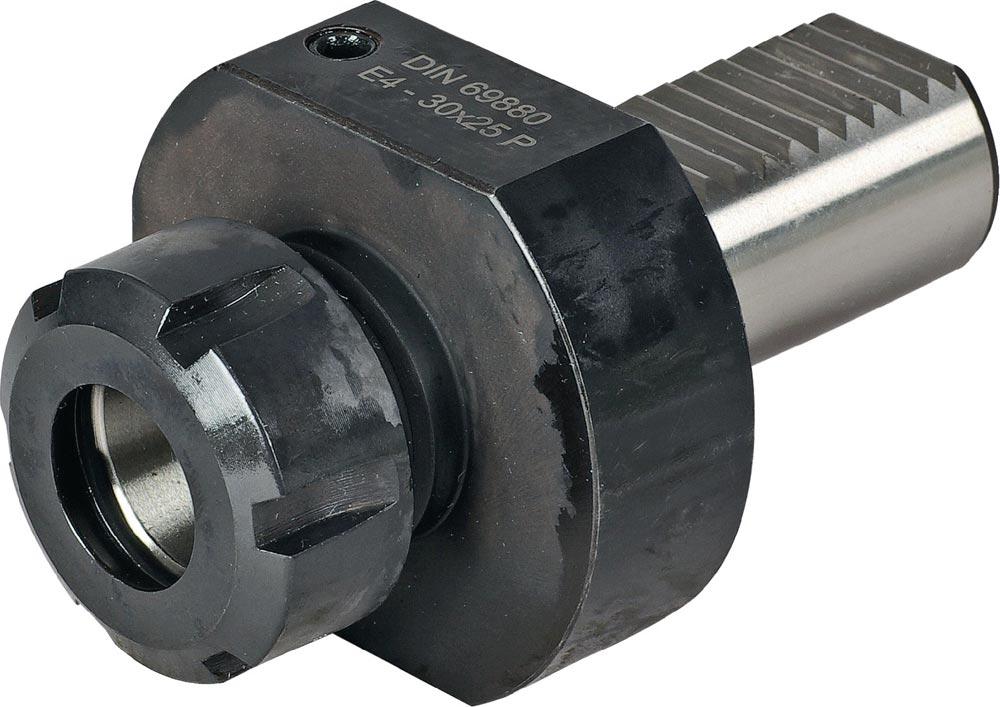

Werkzeughalter ER E4 DIN 69880 Spann-Ø 2-16 mm VDI30 Auskraglänge 57 mm
für Spannzangen DIN 6499 ER, Form E4 · innere und äußere KühlmittelzufuhrWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· h1: 28mm· Form: E4· d1: 30mm· d2: 2-16mm· d10: 42mm· l9: 57mm· Außen-Ø: 68 mm· Spannbereich: 2-16mmLieferung inkl. Spannmutter
Werkzeughalter ER E4 DIN 69880 Spann-Ø 2-16 mm VDI40 Auskraglänge 62 mm
für Spannzangen DIN 6499 ER, Form E4 · innere und äußere KühlmittelzufuhrWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· h1: 32,5mm· Form: E4· d1: 40mm· d2: 2-16mm· d10: 42mm· l9: 62mm· Außen-Ø: 83 mm· Spannbereich: 2-16mmLieferung inkl. Spannmutter
Werkzeughalter ER E4 DIN 69880 Spann-Ø 2-20 mm VDI30 Auskraglänge 62,5 mm
für Spannzangen DIN 6499 ER, Form E4 · innere und äußere KühlmittelzufuhrWeitere technische Eigenschaften:· h2: 30mm· l3: 22mm· d6: 68mm· h1: 28mm· Form: E4· d1: 30mm· d2: 2-20mm· d10: 50mm· l9: 62,5mm· Außen-Ø: 68 mm· Spannbereich: 2-20mmLieferung inkl. Spannmutter
Werkzeughalter ER E4 DIN 69880 Spann-Ø 2-20 mm VDI40 Auskraglänge 62 mm
für Spannzangen DIN 6499 ER, Form E4 · innere und äußere KühlmittelzufuhrWeitere technische Eigenschaften:· l3: 22mm· d6: 83mm· h1: 32,5mm· Form: E4· d1: 40mm· d2: 2-20mm· d10: 50mm· l9: 62mm· Außen-Ø: 83 mm· Spannbereich: 2-20mmLieferung inkl. Spannmutter
Axialwerkzeughalter C1 DIN 69880 VDI30 rechts
Form C1, rechts · äußere KühlmittelzuführungWeitere technische Eigenschaften:· h6: 38mm· b1: 70mm· l2: 10mm· l1: 70mm· b2: 35mm· h1: 20mm· Form: C1· d1: 30mm· Norm: DIN 69880· b3: 17mm· h5: 28mm
